Les habilitations électriques

 Définition

L'habilitation est la reconnaissance par un employeur de la capacité d'une personne à accomplir en sécurité les

tâches fixées. Pour être habilité, le personnel doit avoir acquis une formation

A la prévention des risques électriques

 A la sécurité des personnes

Il doit en plus avoir les aptitudes physiques nécessaires. L'habilitation n'est pas directement liée à la classification

professionnelle ou hiérarchique. Elle est matérialisée par un document établi par l'employeur et signé par celui-ci et

par l'habilité

Conditions d'habilitation

L'employeur doit s'assurer que les personnes à habiliter possèdent les connaissances suffisantes sur

  Une formation relative à la prévention des risques électriques

  Les instructions nécessaires pour le rendre apte à veiller à sa propre sécurité et à celle du personnel qui est placé éventuellement sous ses ordres

  La conduite à tenir en cas d'accident

  Les mesures de prévention vis à vis des autres risques liés à l'activité et à l'environnement de l'entreprise

Il doit également s'assurer que ces personnes

  Possèdent les aptitudes nécessaires à la réalisation des tâches visées par l'habilitation

  Présentent un comportement compatible avec la bonne exécution de ces opérations

 Les sources de courants

Courant continu

Les piles

Les batteries d'accumulateur

Les redresseurs

Les machines tournantes (génératrices)

Courant alternatif

Alternateurs

Onduleurs

Les causes d'accidents

L'origine de l'accident dépend des types de contact entre la personne et l'élément sous tension

Ces types de contact sont de deux sortes

Contact direct : contact de personne avec une partie active d'un circuit électrique

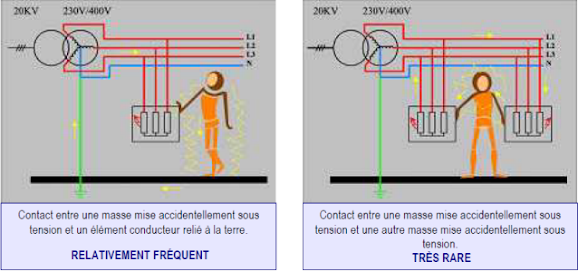

Contact indirect : contact de personnes avec une masse mise accidentellement sous tension à la suite d'un défaut d'isolement

Contact direct

Contact indirect

Origine des risques

Les risques sont différents suivant

Les caractéristiques du courant

Les conditions d'humidité

Le temps de passage

Le trajet du courant dans le corps

L'état physiologique de la personne

 paramètres électriques

Ces paramètres sont interdépendants et se retrouvent dans les équations de base de l'électricité qui s'écrivent

selon plusieurs formules équivalentes

Symboles utilisés

P : puissance : W

Q ou E : quantité d'énergie : J

U : tension  : V

I : intensité du courant : A

t : temps de contact : s

R : résistance : Q

Protection contre des contacts indirects

Classe 0 : Matériel dans lequel la protection contre les chocs électriques repose sur l'isolation principale. Ceci implique qu'aucune

disposition n'est prévue pour le raccordement des parties conductrices accessibles (masses)

Classe I : Matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l'isolation principale mais qui comporte une mesure de sécurité supplémentaire sous forme de moyens de raccordement des parties conductrices accessibles

 : masses

Classe II : Matériel dans lequel la protection contre les chocs électriques ne repose pas uniquement sur l'isolation principale mais qui comporte des mesures supplémentaires de sécurité telle que la double isolation ou l'isolation renforcée

Classe III : Matériel dans lequel la protection contre les chocs électriques repose sur l'alimentation sous très basse tension de sécurité TBTS

Très basse tension de sécurité  : TBTS

 Locaux secs

50 V en alternatif ,20V en continu

 Locaux mouillés

25 V en alternatif 60 V en continu

 Type de source de sécurité

Transformateur d'isolement

Groupe moteur - générateur

Générateur autonome : piles, accumulateurs, moteur thermique

 Conditions électriques

Le secondaire ne doit pas être relié à la terre

Les masses des appareils électriques devront

Ne pas être reliées à la terre ni à un conducteur de protection

être isolés de toutes les autres masses

la TBTS : très basse tension de sécurité

qui correspond à une isolation double avec parties actives isolées de la terre

Plan d'intervention S.S.T

 Zones d'environnement

Les zones d'environnement à proximité de pièces nues sous tension (PNST) dépendent du niveau de tension de

stallation, de son type et de sa position. Ces zones sont définies entre des distances réglementaires établies à

partir des PNST (Pièces Nues Sous Tensions) accessibles. L'analyse du risque électrique dans l'environnement,

préalablement à tous travaux, est indispensable. Elle doit se traduire par une évaluation précise des distances et

une détermination des zones à risque dues à la présence de PNST

Symboles des habilitations électriques

Première lettre

B : ouvrage du domaine BT (Basse Tension) et TBT : Très Basse Tension

H : ouvrage du domaine HT : Haute tension

Indice numérique

0 : personnel réalisant exclusivement des travaux d'ordre non électrique et / ou des manœuvres permises

1 : personnel exécutant des travaux d'ordre électrique et / ou des manœuvres

2 : personnel chargé des travaux d'ordre électrique

Deuxième lettre

R : le titulaire peut procéder à des interventions de dépannage, de raccordement, mesurages, essais, vérifications

: TBT et BT

T : le titulaire peut travailler sous tension

N : le titulaire peut effectuer des travaux de nettoyage sous tension

V : le titulaire peut travailler au voisinage d'installations du domaine indiqué

S : le titulaire peut procéder à des remplacements et des raccordements

C : le titulaire peut effectuer des consignations

E : le titulaire peut effectuer des essais, vérifications, mesurages ou manœuvres

Habilitation au voisinage : V

Le titulaire peut intervenir au voisinage de pièces nues et sous tension. Il a suivi une formation spécialisée et a été

jugé médicalement apte

Les zones dites de voisinage sont délimitées par

La distance minimale d'approche en HT la distance limite de voisinage

 Habilitation travaux sous tension : T

Le titulaire dirige ou exécute des travaux sur des ouvrages électriques maintenus sous tension

Il a suivi une formation spécialisée et a été jugé médicalement apte

Habilitation spécifique, principalement EDF, ERDF

Habilitation nettoyage sous tension : N

Le titulaire dirige ou exécute des travaux de nettoyage sur des ouvrages électriques maintenus sous tension. Il a suivi

une formation spécialisée et a été jugé médicalement apte

Les équipements de protection

Les opérations sur les ouvrages électriques nécessitent l'emploi des matériels et outillages préconisés par les textes réglementaires ou les prescriptions de sécurit  Tout utilisateur doit vérifier son matériel avant l'emploi Le matériel doit être en bon état Ils sont obligatoires pour les travaux au voisinage et les travaux sous tension

Les Equipements de Protection Individuelle  : EPI

Utiliser un casque isolant, il doit être porté dans les zones où il y a risques

 de chute d'objet : matériaux

 de choc à la tête : obstacle à hauteur d'homme

 de chute de hauteur : plus de 3 mètres

 de contact électrique au niveau de la tête

Utiliser des gants isolants d'électricien, Risques au niveau des mains

 Protection contre les contacts directs

 doivent être conformes aux normes N'utiliser que les gants adaptés à la tension des installations ou des équipements sur lesquels sont effectués les

travaux ou interventions. Ils doivent être utilisés dans les mêmes cas que les visières. Ne pas utiliser de gants présentant des déchirures ou des trous, même petits

Les vérifier avant chaque emploi et à la fin du travail ou de l'intervention

Remettre les gants dans des boîtes ou sachets de protection

Utiliser des écrans faciaux anti - UV, Risques au niveau des veux

 Ultraviolets

 Projections de particules Les écrans faciaux doivent être portés obligatoirem

 lors des travaux ou interventions au voisinage

 lors des étapes sous tension des interventions

 lors des opérations de contrôle, essais, mesurage

 lors de la mise en place des dispositifs de mise à la terre et en court-circuit

Utiliser des vêtements de protection Porter des vêtements de protection, des chaussures et ne pas porter d'objets personnels métalliques : bracelet, chaîne

Les Equipements Collectifs de Sécurité : ECS

Utiliser les écrans de protection : nappe isolante, tôle épaisse mise à la terre

Délimiter l'emplacement de travail par un balisage et une pancarte d'avertissement de travaux (responsabilité du BR, B2, B2V essais, H2V, H2V essais,..). Ce balisage est obligatoire dans le cas où

l'intervenant ne se sert pas lui-même d'écran de protection
