Démarrage par élimination de résistances statoriques





:Démarrage par élimination de résistances statoriques*

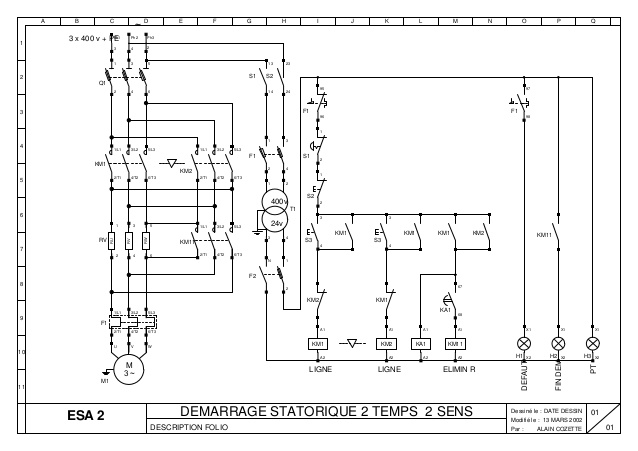

*Schéma développé du circuit de puissance

*Schéma développé du circuit de commande

*Légende :

Q1 : fusible sectionneur*

F1 : relais magnétothermique

S1 : bouton poussoir marche

S2 : bouton poussoir arrêt

K1M : discontacteur principal

K2Q : contacteur 2e temps

K3Q : contacteur 3e temps

R1, R2 : résistance triphasée

M : moteur asynchrone

*Fonctionnement du montage

Une impulsion sur le bouton poussoir S1 excite la bobine K1M qui:

S’auto-alimente Met sous tension le moteur à travers deux jeux de résistances triphasées. Au bout de 4 secondes, le contact temporisé de K1M se ferme et excite la bobine K2Q ; celle-ci ferme ses contacts de puissance qui court-circuitent la résistance triphasée

R1 (2e temps).Après 4 secondes, le contact temporisé de K2Q se ferme et excite la bobine K3Q ; ses contacts de puissance changent d’état et court-circuitent la résistance triphasée R2 (3e temps).

Le moteur est alors alimenté sous sa tension nominale et le démarrage est terminé.

Une action sur le bouton poussoir arrêt (S2) ou un fonctionnement du relais magnétothermique coupe l’alimentation de toutes les bobines ; le moteur s’arrête.

Note : Les contacteurs possèdent des contacts temporisés.

Avantages :

 * pas de coupure d'alimentation .

 * Réduction despoint de courant.
