Moteur asynchrone

Présentation*

Le moteur asynchrone est alimenté par une tension alternative monophasé ou triphasé

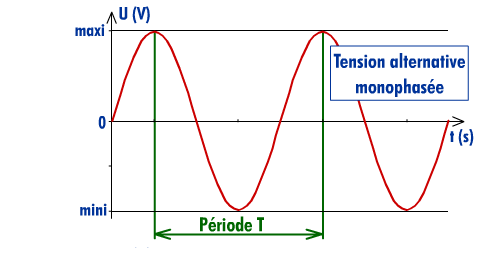

monophasé*

triphasé*

Le producteur national (E.d.E) produit et distribue l'énergie par un réseau triphasé. La consommation

industrielle se fait en triphasé alors que la consommation des ménages est en monophasé

La fréquence de l'alimentation alternative definira la vitesse de rotation du moteu

Que ce soit en monophasé ou en triphase, le principe de fonction- nement du moteur reste le méme

Principe de fonctionnement*

Le fonctionnement du moteur asynchrone est basé sur le phénomène d'attraction / répulsion

qu'operententre eux deux aimants. : Pour plus d'informations, consulter les fiches sur le mognétisme

Une bobine alimentée par une tension alternative crée un champ magnétique dont le sens et l'intensité

dépendent du sens du courant et de son intensité

la présence de la bobine provoque un déphasage d'1/4 de période entre le courant et la tension (le

courant est en retard par rapport à la tension) : le champ est maximum quand Fintensité du courant est maximum : ce qui correspond à une tension nulle

Principe de fonctionnement - suite*

Le principe évoqué ne suffit pas à créer un moteur. En effet, régulièrement, le champ magnétique

s'annule lorsque le courant est nul

C'est pour cette raison qu'on place trois bobines réparties à 120 autour de l'axe du moteur. Ces bobines

alimentées par un courant triphasé créeront chacune un champ magnétique au centre du dispositif

Le rotor tourne dans le même sens que le champ magnétique pour s'opposer à la cause des courants

induits. Sa vitesse est légèrement inférieure à celle du champ sinon il n'y aurait plus de courant induit donc plus de rotation. La différence de vitesse (appelée glissement) explique le terme d'asynchrone

Constitution *

: Les moteurs asynchrones sont constitués

 d'une carcasse à ailettes permettant la dissipation thermique -

 d'un arbre cloveté pour transmettre le mouvement de rotation -

 d'un stator bobiné : enroulements fixes connectès au réseau d'alimentation -

d''un rotor (enroulements mobiles ou cage), a d'une boite à bornes pour connecter le moteur ou réseau -

d'uune plaque signaletique, indiquant les caractéristiques du moteur -

Caractéristiques*

Les caractéristiques du moteur sont regroupées sur la plaque signalétique et permettent de définir les

conditions d'utilisation et le service qu'on peut en attendre

En tant qu'utilisateur, les informations importantes qui permettent de valider le choix en rapport avec un cahier des charges sont

la vitesse de rotation du moteur -

la puissance mécanique fournie -

En tant que technicien, les informations importantes qui permettent d'utiliser le moteur dans des conditions optimales de sécurité sont

le facteur de puissance -

la tension d'utilisation et le couplage à utiliser -

le courant absorbé-
