Relais Thermique
le relais thermique n' agit pas directement sur le circuit de puissance
Le relais thermique est un appareil qui protège le récepteur placé en aval contre les surcharges et
les coupures de phase pour cela , il surveille en permanence le courant dans le récepteur
En cas de surcharge, le relais thermique n' agit pas directement sur le circuit de puissance , un contact du relais thermique ouvre le circuit de commande d' un contacteur est le contacteur qui coupe le courant dans le récepteur
Le relais thermique utilisé dans la puissance (entourer en rouge) et dans la commande (entourer en bleu
: Exemple *

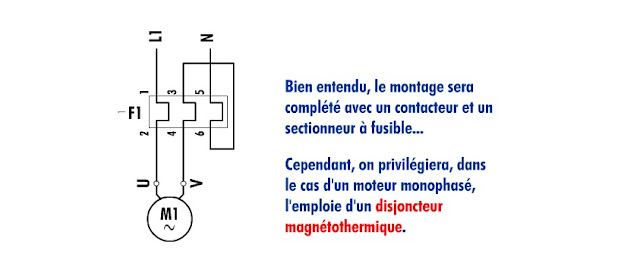

En raison du déclenchement du relais en cas de perte de phase, l'utilisation d'un relais thermique dans la protectiond'une installation alimentée en courant monophasé imposede relier ensérie deux bilames
:Classe du realis thermique et durée de déclenchement *
La norme définit la durée du déclenchement a 7.2 fois le courant de réglage du realis
On définit la classe du relais en fonction de cette durée de déclenchement
