Dans l’exercice de sa profession, l’électricien doit être équipé d’un outillage complet, en bon état et de bonne qualité
Cet outillage se classifie en 4 catégories
Outils à mains (pinces, tournevis, marteau…)
Outils électroportatifs (foreuse, disqueuse, marteau-burineur…)
Outils de mesures électriques, de test et de contrôle (multimètre, mesureur de terre…)
Les E.P.I (équipements de protection individuelle)
Les outils à main
Les pinces
La pince coupante
Elle sert à couper la plupart des conducteurs de petite et moyenne section utilisés en électricité. Pour des sections plus importantes, on utilisera une cisaille adaptée
La pince à dénuder
Elle sert à ôter l’isolant des conducteurs afin de permettre leur raccordement. Elle est munie d’une vis de réglage et d’un écrou de blocage
La pince universelle
Elle est un peu la bonne à tout faire et est indispensable dans un coffre à outils. Elle peut couper, serrer, pincer, etc
La pince à long bec
Elle est particulièrement adaptée pour aller saisir un bout de fil, une petite vis, ou tout autre objet dans des endroits difficilement accessibles
La pince à bec recourbé
Elle a la même fonction que la pince à long bec mais sa courbe lui permet d’aller saisir des objets que la pince à long bec ne peut atteindre
La pince à becs ronds
Elle est conçue pour réaliser des œillets dans un fil de cuivre afin de pourvoir raccorder, par exemple, les bornes d’un moteur électrique
Les tournevis

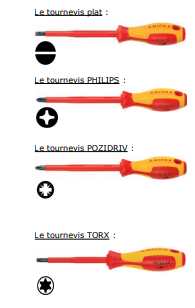

Le tournevis plat
Il est utilisé pour serrer ou desserrer des vis à tête fendue
Petit modèle : lame entre 2,5 et 4mm
Moyen modèle : lame entre 4,5 et 6mm
Grand modèle : lame de 6,5mm et plus
Le tournevis PHILIPS
Aussi nommé tournevis cruciforme, il est utilisé pour serrer ou desserrer des vis à tête en croix. En règle générale, ce tournevis est particulièremnt destiné aux vis à métaux au métrique
Le tournevis POZIDRIV
Egalement nommé tournevis cruciforme, il est utilisé pour serrer ou desserrer des vis à tête en double croix. Ce tournevis sera utilisé principalement pour les vis à bois et pour la plus grande partie des
bornes de divers équipements électriques (disjoncteurs, interrupteurs, contacteurs, …)
Le tournevis TORX
De plus en plus utilisé en bâtiment, il sert a serrer ou desserrer des vis à tête en étoile. Ces dernières années, de plus en plus de vis à bois sont d’empreinte TORX, mais on en retrouve aussi dans le domaine de la mécanique
Le tournevis Tom-Pouce
Il en existe de toutes les empreintes possibles (plate, PHILIPS, POZIDRIV, TORX, …) Il est très court et est employé dans des endroits où on a trop peu de place pour se servir d’un tournevis de longueur normale
Les outils de frappe
Marteau ordinaire
Entre 250 et 500 grammes, c’est l’outil de frappe le plus couramment utilisé. Pose de clous, de vis à frapper, de chevilles, utilisation du pointeau, etc
Massette
La massette (entre 1000 grammes et 2000 grammes) sert essentiellement aux travaux de démolition (percement d’une réservation pour un blochet, nettoyage de gaines, …) mais aussi, par exemple, pour l’enfoncement des piquets de terre
Burin plat
A l’aide de la massette, on se servira d’un burin plat pour vider des rainures préalablement effectuée à la disqueuse ou à la rainureuse. Il sert également à trancher de manière assez nette les blocs de bétons, briques, etc
dans le but d’encastrer des équipements électriques
Burin pointu
A l’aide de la massette, on se servira d’un burin pointu pour enlever de la matière dans des matériaux très durs (béton,…) ou pour aller dégager finement un encastrement peu accessible avec un burin plat
Pointeau
Le pointeau permet de marquer précisément le perçage d’un trou dans une pièce de métal
Les E.P.I (équipements de protection individuelle)
Les lieux de travail en général et les chantiers en particulier sont encore trop souvent le théâtre d’accidents aux conséquences parfois très graves, pouvant même aller jusqu’à la mort. Porter judicieusement ses EPI est une des manières de lutter contre ces accidents
Les bottines
Les chantiers, surtout dans leur phase dite « gros-ouvre » sont remplis de gravats et objets en métal divers. La semelle renforcée évitera de se faire perforer le pied en marchand sur un clou et le bout enrobé de métal protégera les orteils en cas de chute d’objet
Le bleu de travail
Appelé « bleu de travail », il existe cependant dans de nombreuses couleurs et de modèles différents. On le choisira aussi pratique que possible, muni de nombreuses poches. On veillera aussi à choisir un modèle muni de poches aux genoux destinées à y poser des renforts en mousse. L’électricien travaille souvent à genoux, ces renforts permettront donc de travailler de manière plus confortable
Le casque
L’absence du port du casque est souvent synonyme d’accident. Léger, en matériau plastique très résistant, il est obligatoire sur la plupart des chantiers et a déjà sauvé bien des vies
Les lunettes de protection
Son utilisation est absolument indispensable lorsqu’on travaille avec des machines telles que les meuleuses angulaires, les marteaux perforateurs, etc… et prémunissent contre les éclats de limaille ou de béton dans les yeux
Le protège-oreilles
Certaines machines ont un niveau sonore très élevé et leur utilisation prolongée peut, à terme, causer des problèmes de migraine, des pertes d’audition etc… Ce n’est pas très pratique pour écouter la radio sur chantier, mais les employer lorsqu’on se sert de machines très bruyantes améliore les conditions de travail
Le masque
Certains travaux, le rainurage des murs par exemple, dégage de gros flux de poussière. Le port du masque est donc nécessaire pour se prémunir des maladies pulmonaires et des irritations respiratoires ou de la gorge
Les gants
Sur chantier, la manipulation de certains équipements peut se relever délicate vu leur tranchant ou leur corrosion. Ne jamais négliger de porter des gants lorsque la situation l’impose
Outils de mesures électriques, de test et de contrôle
Le tournevis testeur
Ce petit tournevis a la particularité d’avoir une petite lampe sertie dans son manche. Il servira uniquement à détecter la présence d’une tension dangereuse d’un conducteur électrique
Son autre particularité réside dans son mode de fonctionnement. En effet, la lampe ne fonctionnera que si l’extrémité du manche est en contact avec un corps humain. Le principe peut faire peur mais il est absolument sans danger
Le testeur de chantier
Il s’agit de l’outil de test idéal que tout électricien doit avoir dans son coffre à outils. Il permet la plupart des tests simples tels que les tensions alternatives et continues ainsi que les tests de continuité. Peu coûteux, il est compact et assez résistant aux chocs et à la poussière
Ses mesures ne sont cependant pas très précises
Le multimètre
Beaucoup plus complet que le testeur de chantier, le multimètre est en revanche plus fragile et plus cher à l’achat. Sa grande précision, son éventail de tests différents et ses multiples échelles en feront pourtant un instrument de travail de choix pour les tests plus avancés
8/10
La pince ampèremétrique
Cet instrument servira à mesurer les intensités (ampères) de grandes valeurs. Pour ce faire, on fera passer un conducteur électrique sous tension au travers de l’anneau et on pourra lire la mesure. La plupart des pinces ampèremétriques peuvent également mesurer des tensions, mais ce n’est pas leur utilisation principale
Le testeur d’isolement
Utilisé principalement en dépannage, il servira à localiser les défauts d’isolement des équipements électriques. Avant chaque mise en service d’une installation électrique, on effectuera une mesure d’isolement afin de vérifier que tout est en ordre et bien isolé
Le testeur de terre
Il servira à mesurer la valeur de la terre du bâtiment. Après avoir effectué la mesure, on pourra déterminer si la valeur de la terre est correcte ou s’il y a lieu de l’améliorer. En installation domestique, la valeur de terre ne doit pas dépasser 30 ohms
NB : Il existe toute une foule d’autres appareils test pour des applications très particulières
Ci-dessus ne sont repris que les appareils les plus courants
Les outils de traçage et de mesure
Crayon de menuisier
Il servira à marquer le traçage des équipements électriques, les endroits à percer, les endroits où viennent les blochets, etc…
3/10
Double mètre pliant
Il sert à déterminer la position des équipements électriques divers, mais aussi à mesurer, par exemple, la longueur des tubes, goulettes, chemins de câble, avant leur découpe
Télémètre laser
C’est un outil extrêmement précieux et pratique car il sert à mesurer des grandes distances avec une extrême précision, mais aussi des surfaces et des volumes instantanément. Il sera utilisé, par exemple, pour la répartition d’éclairages dans un parking souterrain, un endroit qu’il serait fastidieux de mesurer à l’aide d’un double mètre
Cordeau de traçage
C’est l’outil idéal pour tracer des lignes parfaitement droites entre deux points. Il se compose d’une corde et d’un réservoir contenant de la poudre de craie colorée. Il sera tendu entre deux points et tiré en son centre en l’éloignant de la surface à tracer. Lorsque la corde sera
relâchée, elle reviendra brutalement se repositionner sur la surface où elle est tendue et y déposera un trait de craie parfaitement rectiligne
Niveau à bulle
Il servira à tracer et à positionner, de manière parfaitement verticale ou horizontale, les divers équipement électriques
Niveau laser
Le niveau laser est devenu un accessoire indispensable dans le traçage d’un bâtiment. Il a remplacé progressivement le niveau d’eau (un long tuyau rempli d’eau, peu coûteux mais pas très précis et ne fonctionnant que sur un plan horizontal) et permet une mise à niveau
horizontale ou verticale sur de grandes distances et avec une très grande précision. Il sera utilisé, par exemple, pour le traçage horizontal des blochets dans un bâtiment où le sol est encore brut (donc sans point de repère précis)
Les outils divers
La truelle
L’électricien se sert de sa truelle pour sceller des blochets, pour refermer des saignées, pour resserrer des percements, et
Le bol à plâtre
Il sert à préparer son mélange de plâtre ou de mortier à l’aide de la truelle
Couteau d’électricien
C’est l’outil tout indiqué pour dénuder les câbles, fils et autre conducteurs, mais aussi pour gratter les contacts et extrémités de fils ternis ou en mauvais état. Egalement pour ôter les bavures de certains matériaux tels que goulottes, tubes etc
La plus grande prudence sera observée pendant son emploi. Très tranchant, le couteau d’électricien peut occasionner des blessures importantes
Scie à métaux
Comme son nom l’indique, elle sert à scier les métaux (chemin de câble, tiges filetées,…) mais aussi les matières plastiques (tubes, goulottes,…) et les câbles de grosse section
Coupe-tube
De plus en plus utilisé par les électriciens, cet outil sert à couper rapidement et de manières parfaitement nette les tubes en PVC. Il a aussi l’avantage d’être compact et que sa lame est quasi inusable pour autant qu’on ne l’utilise que dans le cadre de son utilisation normale
Jokari
Bonne alternative au couteau d’électricien, il ne sert cependant qu’à la dénudation des câbles, mais de manière beaucoup plus rapide et plus sécurisante pour celui qui l’utilise
5/10
Lime
Elle sert à ajuster et à ôter les bavures de pièces métalliques ou en PVC
Il existe plusieurs types de limes. Les plus courantes sont
La lime plate
La lime ronde
La lime demi-ronde
La lime triangulaire
Tire-fils
C’est un fil en PVC ou en acier qui a une petite boule à une des deux extrémités et un crochet à l’autre. Il sert à tirer facilement des conducteurs dans des tubes vides. On introduit le tire fil dans un tube jusqu’à ce qu’il ressorte par l’autre extrémité. On accroche ensuite les fils au crochet et on peut alors tirer les fils dans le tube. Pour les grandes longueurs, on travaillera à deux personnes. L’un tirera les fils, l’autre les poussera
NB : La liste des outils repris ci-dessus n’est pas limitative
L’électricien utilisera bien d’autre outils (pince à sertir, équerre, clés à douilles, etc…)
